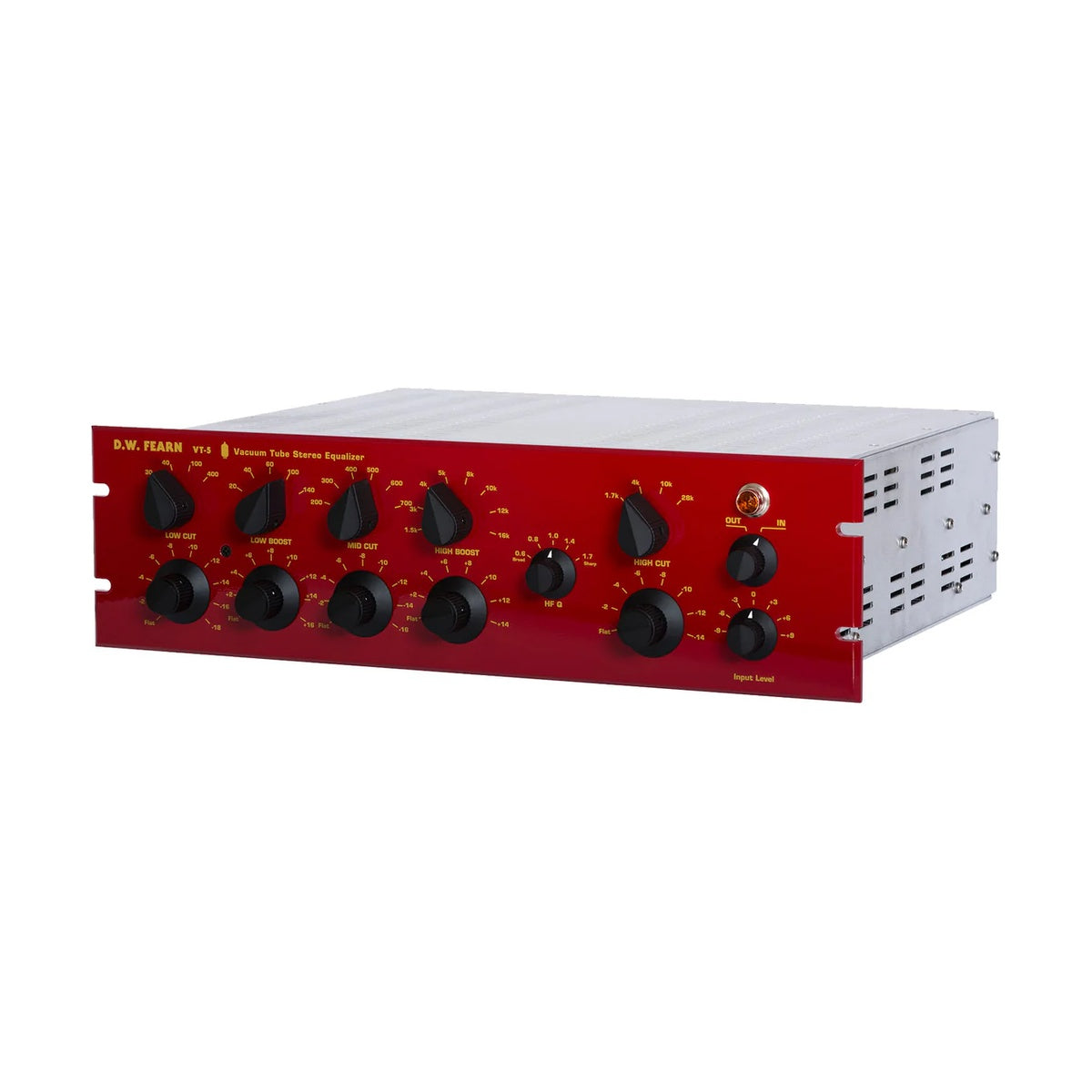

Der DW Fearn VT-5 ist ein 2-Kanal-Stereo-Röhren-Equalizer mit 2 x XLR-Eingängen, 2 x XLR-Ausgängen, GND und Rack-Montagefähigkeit.
Der Röhrenentzerrer VT-5 verwendet eine passive LC-Schaltung mit Triodenstufen der Klasse A für Ein- und Ausgang. Die Röhrenkonstruktion basiert weitgehend auf der der VT-Mikrofonvorverstärker, wodurch der Entzerrer einen nahezu identischen Klangcharakter aufweist. Die passive LC-Entzerrung ist nach wie vor die beste Methode für eine hochwertige, musikalische Klangregelung. Das Eingangssignal ist linear und transformatorsymmetrisch, während die aktive Röhreneingangsstufe über eine einstellbare Verstärkung für Eingangssignale bis zu -10 dBm verfügt. Der Eingangstransformator ist eine Sonderanfertigung und entspricht dem Modell, das in den Mikrofonvorverstärkern VT-1 und VT-2 verwendet wird.
Alle Regler sind gerastert, um präzise Wiederholgenauigkeit und konsistente Übereinstimmung zwischen den Geräten zu gewährleisten. Dadurch eignet sich der Equalizer ideal für Mastering oder als Mixbus-Prozessor. Er ist aus dickem Aluminium gefertigt und verfügt über eine 3 HE (5,25 Zoll) dicke Frontplatte in DW Fearns charakteristischem Rot. Optisch und funktional passt er perfekt zur VT-Mikrofonvorverstärkerserie.
VT-5 Funktionen
- Frequenzgang: +/- 0,2 dB 20 Hz bis 20 kHz
- THD: weniger als 0,06 %
- Signal-Rausch-Verhältnis: besser als 80 dB
- Alle Bedienelemente sind unabhängig und können in beliebiger Kombination verwendet werden.
- Tiefpassfilter bei 30, 40, 100 oder 400 Hz, 0 bis -18 dB-Hellving in 2-dB-Schritten
- Niedrige Anhebung bei 20, 40, 60 oder 140 Hz, 0 bis 16 dB-Absenkung in 2-dB-Schritten
- Mittenabsenkung bei 200, 300, 400, 500, 600 oder 700 Hz, 0 bis -16 dB in 2-dB-Schritten.
- Hochverstärkung bei 1,5, 3, 4, 5, 8, 10, 12 oder 16 kHz, 0 bis 12 dB in 2-dB-Schritten
- Hohe Bandbreite Q von 0,6, 0,8, 1,0, 1,4 oder 1,7
- Hochfrequenzabsenkung bei 1,5, 3,5, 8 oder 28 kHz, 0 bis -14 dB-Shelving in 2-dB-Schritten
- Die Verstärkung ist in 3-dB-Schritten von -9 bis +9 dB, bezogen auf +4 dBm, einstellbar.
- Hinweis: Die Frequenz wird in Zyklen pro Sekunde (cps) oder Kilohertz (kc) angegeben. Diese Einheiten entsprechen Hz bzw. kHz. Die Messungen wurden mit einem Eingangssignal von -50 dBm und einer Verstärkung von 50 dB in einem Frequenzband von 22 cps bis 22 kHz durchgeführt.
VT-5 Spezifikationen
- Eingang: 600 Ohm
- Eingangsimpedanz: 40 kΩ
- Minimaler Eingangspegel: -20 dBm nominal
- Maximaler Eingangspegel bei 20 Hz: +25 dB 0 dB
- Verstärkung: ± 0,5 dB 20 Hz bis 20 kHz -3 dB bei 0,5 Hz und 80 kHz
- Frequenzgang: <0,10 % (20 Hz bis 20 kHz)
- Intermodulationsverzerrung SMPTE: <0,80 %
- Signal-Rausch-Verhältnis: mindestens 82 dB, niederohmig, transformatorsymmetrisch
- Ausgang: +22 dBm nicht abgeschlossen
- Maximale Ausgangsleistung: 120 oder 220 V AC, 50/60 Hz, 85 W
- Abmessungen: 48,26 cm (19 Zoll) B, 13,34 cm (5,25 Zoll) H, 22,86 cm (9 Zoll) T
- Gewicht: 20 lbs (9,1 kg)
