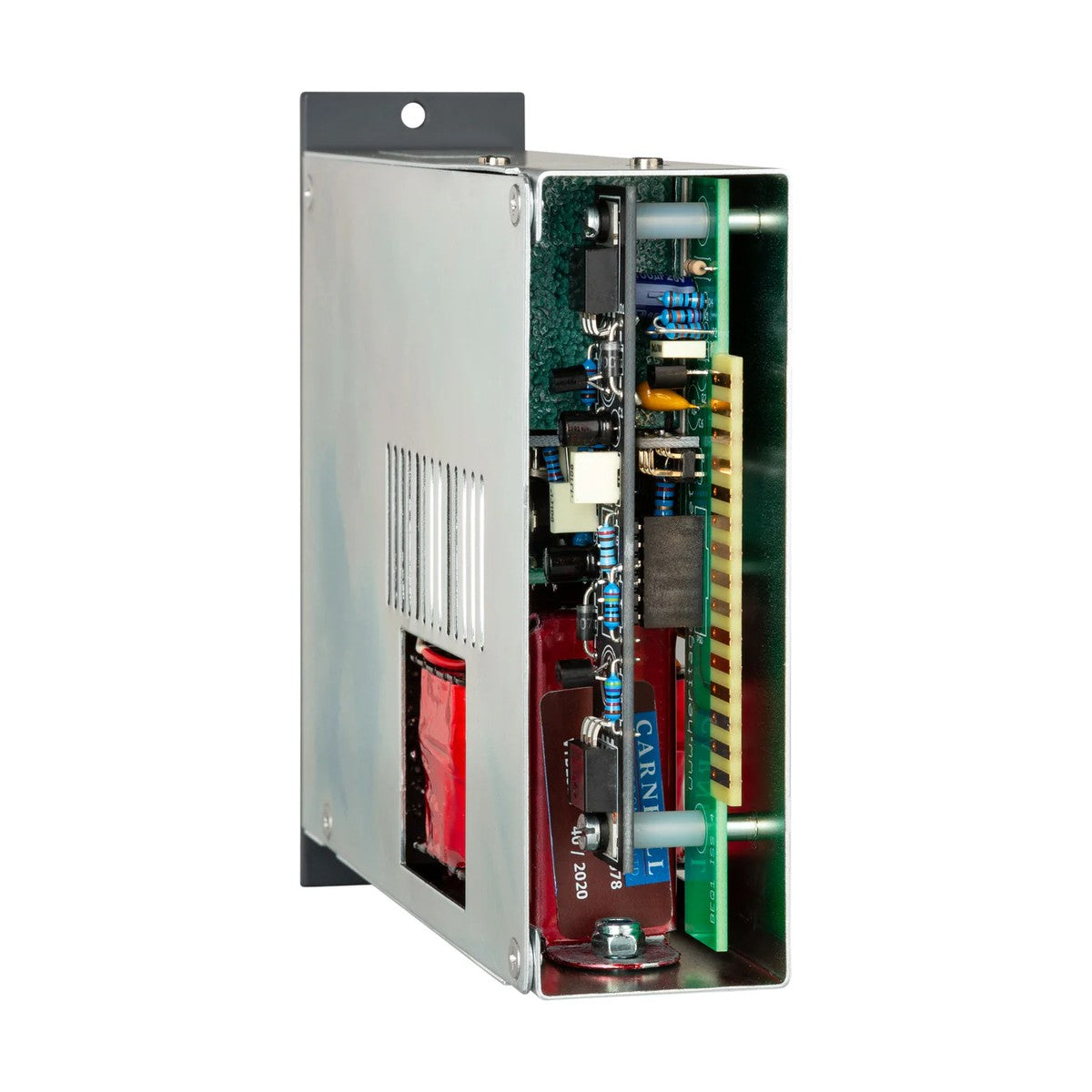

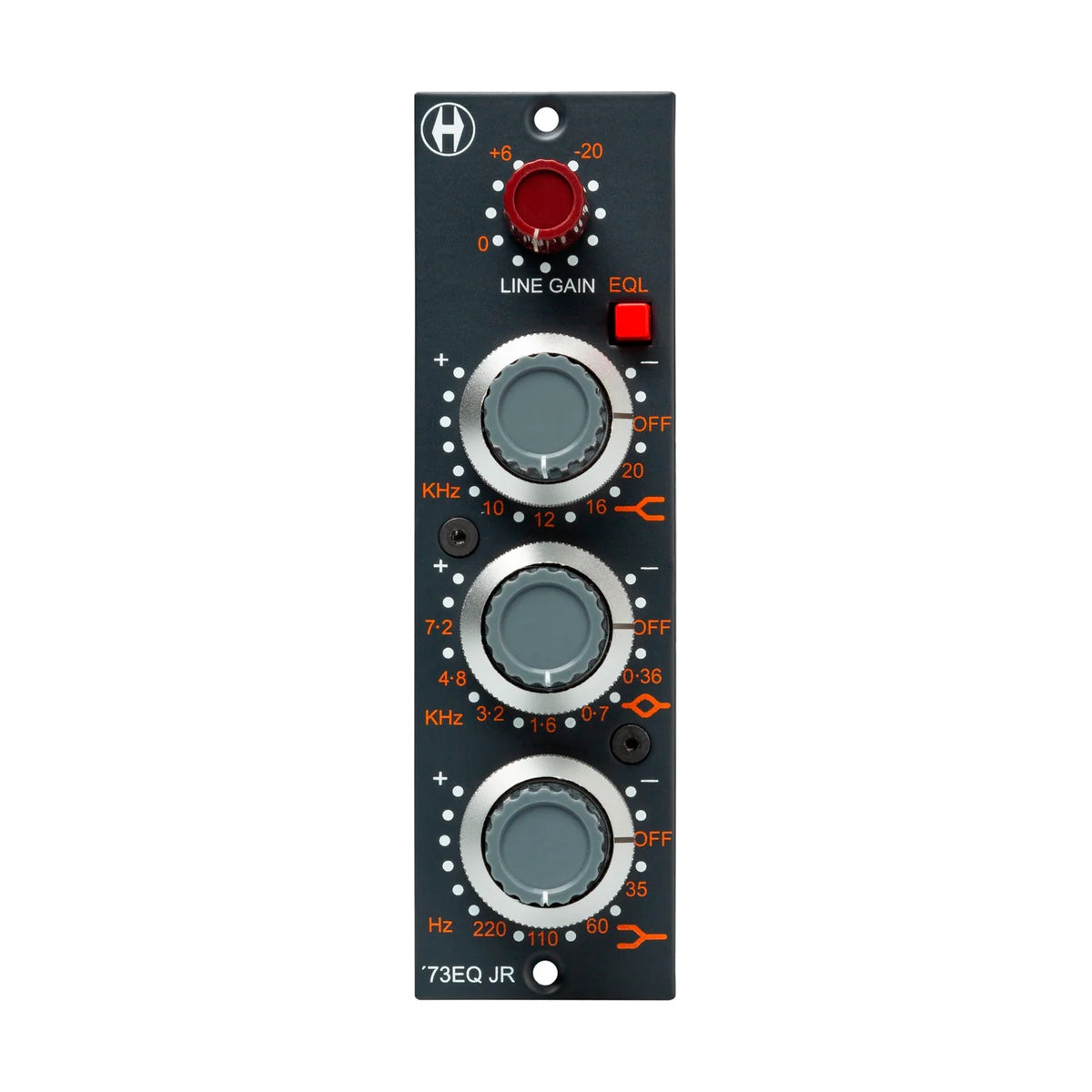

Der Heritage Audio 73EQJR ist ein vollwertiger Equalizer und Eingangsmodul für die 500er-Serie. Das Gerät integriert die Equalizer-Sektion des Heritage Audio 1073, einen transformatorbasierten Line-Vorverstärker und eine transformatorbasierte symmetrische Class-A-Ausgangsstufe.
Das Modul 73EQJR ist in seiner Klasse einzigartig, da es den vollen Klang eines Class-A-Transformators ohne externe Vorverstärker wiedergeben kann. Der Equalizer verfügt über die gleichen Baxandall-Hoch- und Tiefpassfilter wie der HA1073, zusätzlich jedoch über einen Hochfrequenz-Wahlschalter. Anstelle einer festen Frequenz von 12 kHz können Sie zwischen vier verschiedenen Frequenzen wählen.
73EQJR Merkmale
- Vorverstärker der Klasse A
- Wählbare Hochfrequenzregale, Typ Baxandall
- Wählbare Niederfrequenz, Baxandall-Typ
- Mittelfrequenz, fester Q-Faktor, Doppelinduktor-basiert
- Wählbare Mittenfrequenzen
- Class-A-Single-Ended-Ausgangsstufe mit hoher Aussteuerungsreserve
- Interne Verzögerung beim Einschalten
- Carnhill-Transformatoren
- Erfordert ein kompatibles Gehäuse der 500er-Serie.
73EQJR Spezifikationen
- Eingangsimpedanz: 10 kΩ Brückenschaltung, transformatorsymmetrisch und potentialfrei.
- Ausgangsimpedanz: Weniger als 75 Ω, transformatorsymmetrisch und potentialfrei, zum Ansteuern einer 600 Ω Last.
- Maximale Ausgangsleistung: Mehr als +26 dBu an 600 Ω.
- Klirrfaktor (THD): Weniger als 0,025 % bei 1 kHz, weniger als 0,05 % bei 100 Hz.
- Maximaler Gewinn: 6 dB.
- Leistungsaufnahme: Weniger als 85 mA pro Schiene bei ±16 V DC.
